Un ensemble d'outils logiciels
relatifs au Grafcet
pour la plateforme
Esterel-Lustre
eg7: éditeur
grafcet (associé à g2sc et sg7)
utilisant la librairie
graphique fltk
Linux 64 bits:
Linux 32 bits:
Windows 10:
Windows XP:

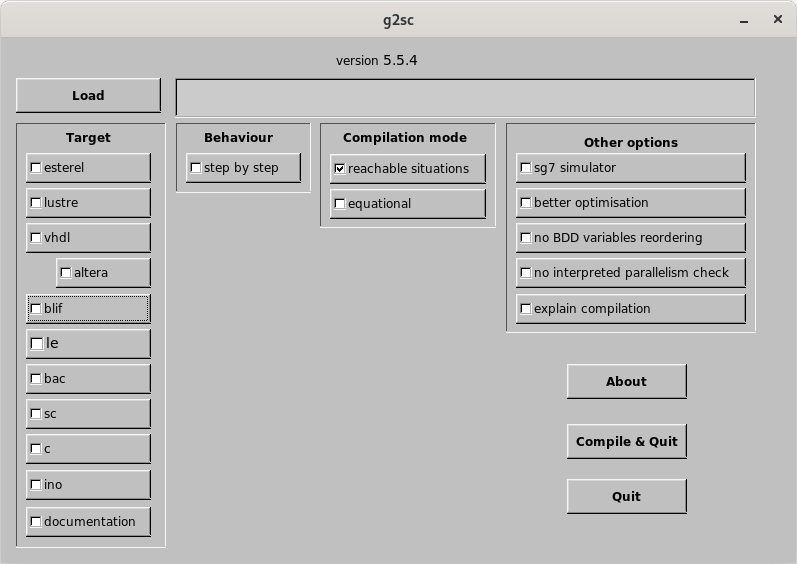

g2sc : compilateur grafcet et Sgrafcet.
Ce compilateur peut engendrer un automate booléen dans de nombreux formats et langages :
langage lustre
langage esterel (et format intermédiaire SC)
format blif
langage vhdl
langages c et ino (arduino)
Linux 64 bits:
Linux 32 bits:
Windows 10:
Windows XP:
sg7 : simulateur grafcet (nécessite g2sc) utilisant la librairie fltk
Linux 64 bits:
Linux 32 bits:
Windows 10:
Windows XP:
lave : simulateur de machine à laver piloté par grafcet (nécessite eg7,g2sc et sg7) utilisant la librairie fltk
Linux 64 bits: lave et lave_manuel
Linux 32 bits: lave et lave_manuel
Windows 10: lave et lave_manuel
wagons : simulateur de wagons de mine à charbon piloté par grafcet (nécessite eg7,g2sc et sg7) utilisant la librairie fltk
Linux 64 bits: wagons et wagons_manuel
Linux 32 bits: wagons et wagons_manuel
Windows 10: wagons et wagons_manuel
chaine : simulateur de chaine de fabrication piloté par grafcet (nécessite eg7,g2sc et sg7) utilisant la librairie fltk
Linux 64 bits: chaine et chaine_manuel
Linux 32 bits: chaine et chaine_manuel
Windows 10: chaine et chaine_manuel
Comment installer chaque application ?
Sous Linux:
Téléchargez les dernières versions de eg7,g2sc et sg7 (par exemple eg7_1.2.5_linux64.gz, g2sc_5_5_4_linux64.gz et sg7_3_3_3_linux64.gz) et décompressez ces fichiers :
gzip -d eg7_1_2_5_linux64.gz
gzip -d g2sc_5_5_4_linux64.gz
gzip -d sg7_3_3_3_linux64.gz
Renommez ces fichier respectivement en eg7, g2sc et sg7, puis installez ces programmes dans un répertoire partagé comme /usr/local/bin, ~/bin ...
Sous Windows :
Téléchargez les dernières versions de eg7,g2sc et sg7, puis décompressez-les par winzip par exemple. Renommez les fichiers en eg7,g2sc et sg7 et déplacez les dans un dossier connu comme `Program Files'', puis modifiez votre variable PATH en conséquence.
Dernière remise à jour : 23 mars 2024
